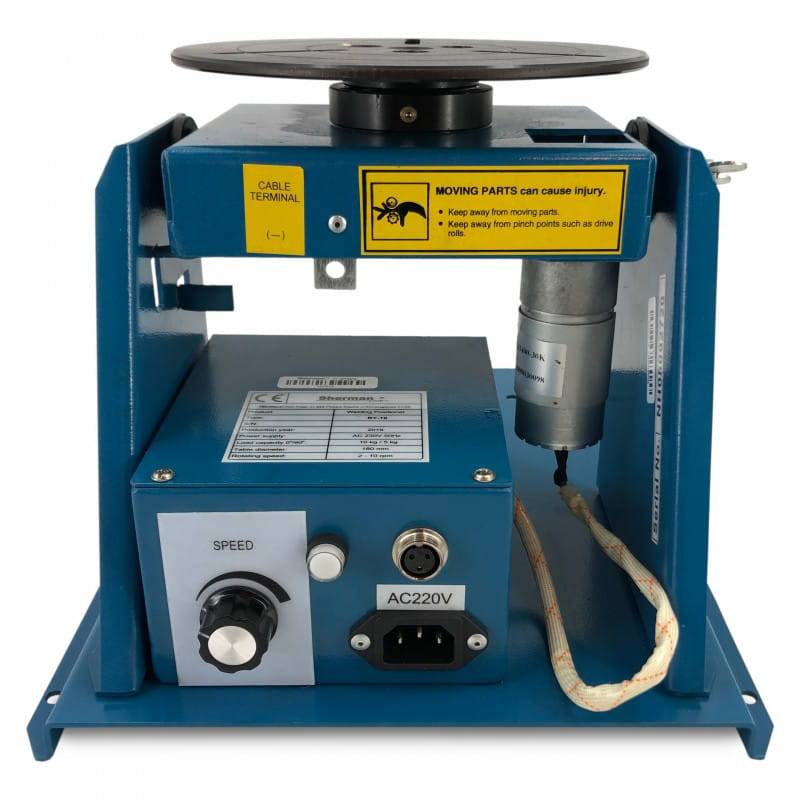

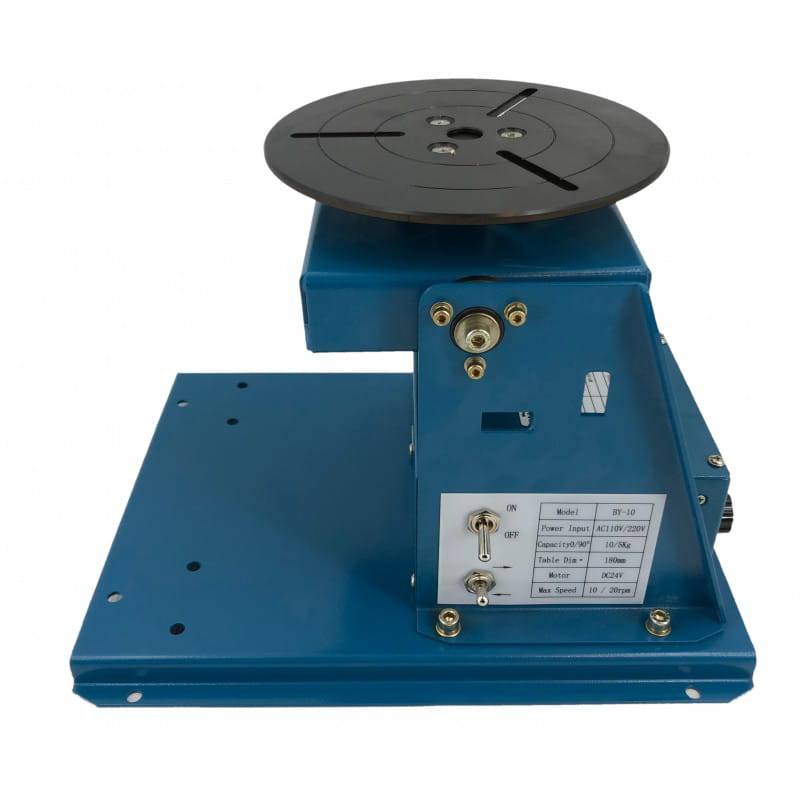

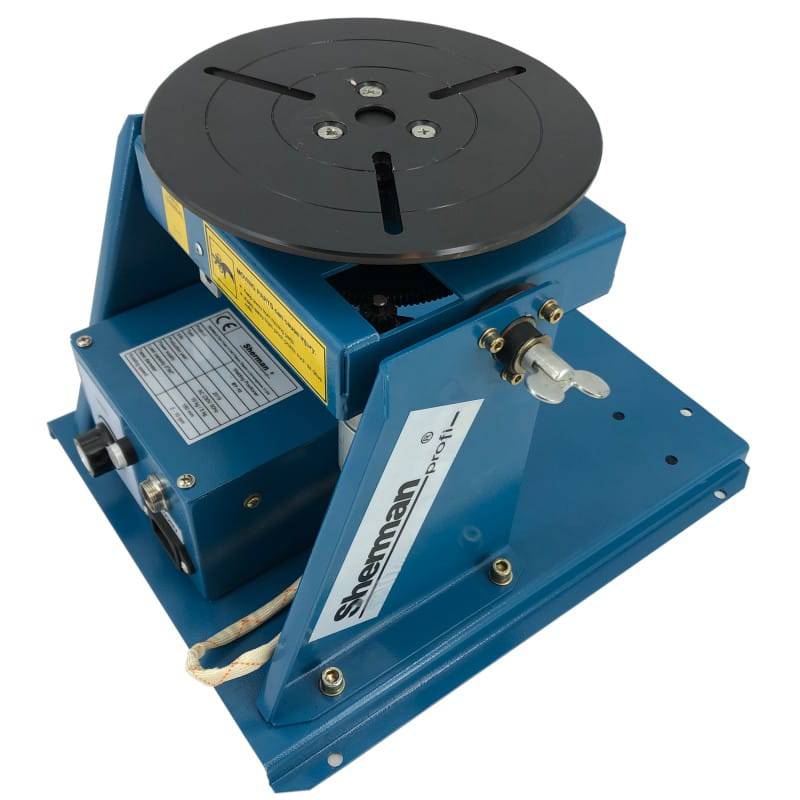

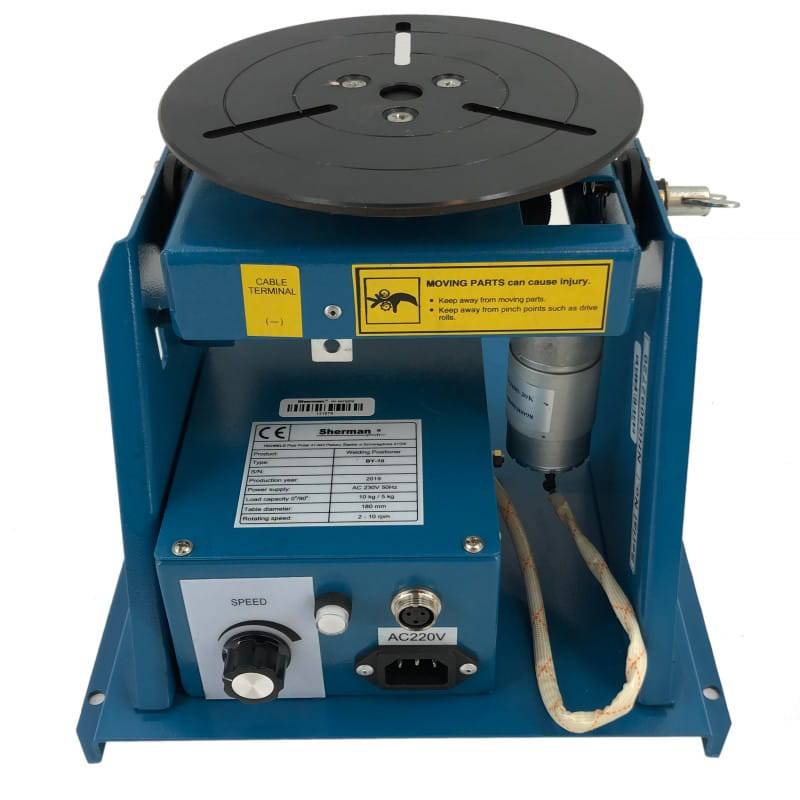

POSITIONNEUR BY-10
C'est un outil idéal pour manipuler l'élément soudé dans des processus technologiques simples ou semi-automatiques.
Il se caractérise par une polyvalence extraordinaire, permettant d'effectuer le processus de soudage dans une position optimale et contribuant ainsi à l'amélioration de la qualité des produits soudés.
Les solutions de conception utilisées garantissent un fonctionnement sûr et sans problème.
Le positionneur permet d'incliner le disque dans la plage de 0 à 90 °. La table est équipée de rainures de connexion de montage pour la fixation des poignées et des mâchoires.

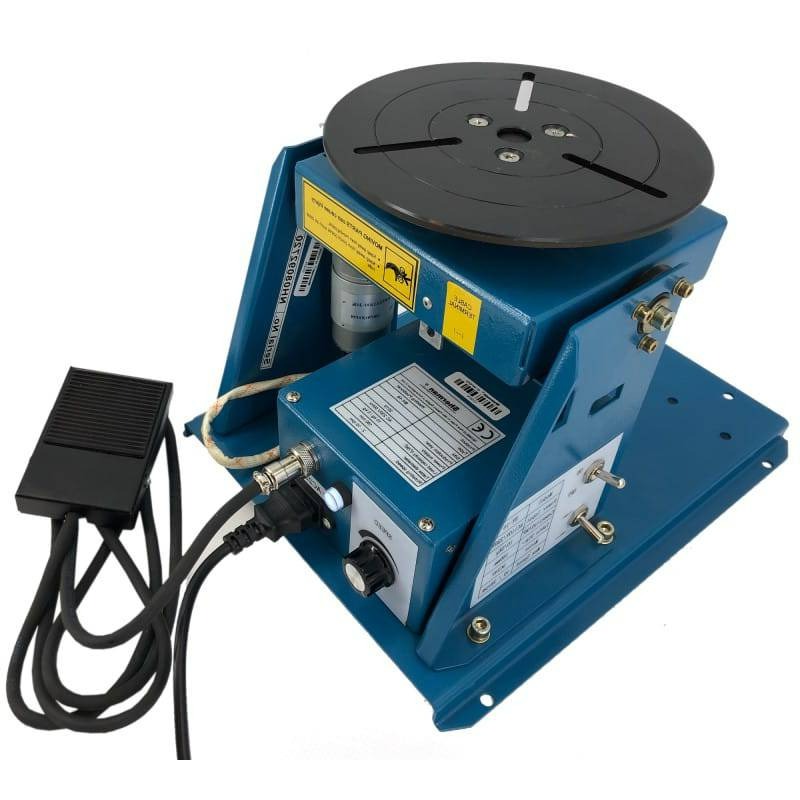

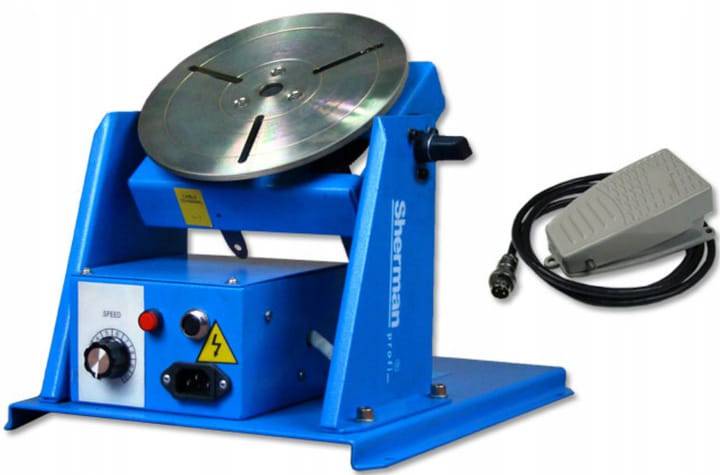

L'appareil dispose d'un contrôle de vitesse en douceur et de la possibilité de choisir le sens de rotation. La pédale de commande permet le contrôle à distance (marche / arrêt).

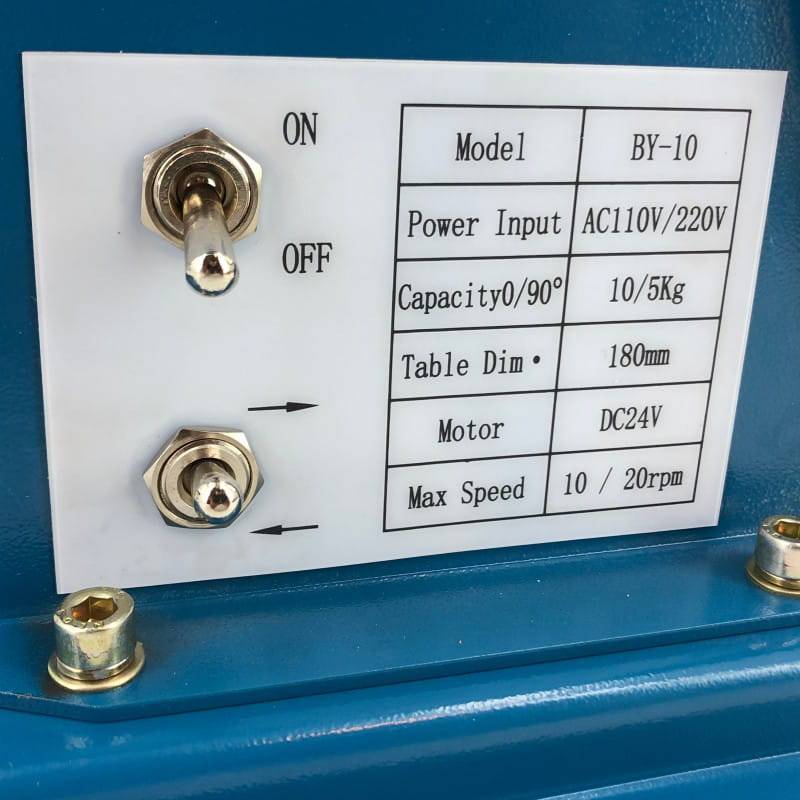

DONNÉES TECHNIQUES:
-
Numéro de catalogue : BY1015RPM
-
Tension d'alimentation [V] : AC 230 50 Hz
-
Puissance du moteur rotatif [W] : 15
-
Capacité de charge avec le réglage de la table horizontale [kg] : 10
-
Capacité de charge à l'inclinaison maximale de la table [kg] : 5
-
Diamètre de la table [mm] : 180
-
Plage de réglage de l'inclinaison de la table [°] : 0 - 90
-
Plage de réglage de la vitesse de rotation de la table [tr/min] : 2 - 10
-
Masse [kg] : 10
-
Dimensions (L x l x H) [mm] : 320 x 275 x 275
STOCKAGE ET TRANSPORT
Stockez l'appareil dans un endroit exempt de vapeurs corrosives et de poussières. L'appareil doit être transporté conformément aux règles de transport.
EXPLOITATION
Le positionneur BY-10 doit être utilisé dans une atmosphère exempte de composants corrosifs et de poussière élevée. Ne placez pas l'appareil dans des endroits poussiéreux, à proximité de meuleuses en fonctionnement, etc. Évitez de l'utiliser dans des environnements très humides.
